Pràctica PT 3.6.1

Pràctica de Packet Tracer on haurem de muntar tota una xarxa amb VLAN's i configurar-ho tot.

Pràctica PT 3.5.3

Pràctica de Packet Tracer on haurem de descobrir en una xarxa amb VLAN's on estan els problemes que impedeixen una correcte comunicació entre els dispositius.

Al S1 s'han de crear totes les VLAN's ja que no estan definides i les interficies fa0/1 i fa0/2 fer:

switchport trunk native vlan 56

Al S2 per a les interficies fa0/6 fa0/11 i fa0/18 que connecten els pc's al switch hem de fer:

switchport acces vlan X

A la interficie fa0/1 que connecta el S2 amb el S1 hem de fer:

switchport mode trunk

I s'ha de crear la VLAN 56 i donar-li IP ja que no está definida.

Al S3 haurem de crear també la VLAN 56 i donar-li IP

Pràctica de Packet Tracer on haurem de configurar diferents switchs amb VLANs i comprovarem que encara que tinguem els PC's a la mateixa VLAN si aquests no estan en el mateix rang de IP's no es podran comunicar.

Aqui veiem com fent un ping del PC2 al PC1 després de que se'ls configuri perque estiguin a la mateixa VLAN el ping no funciona. S'ha de canviar la IP del PC1 a una que estigui en el rang del PC2 per a que el ping funcioni.

Pràctica PT 3.4.2

Pràctica de Packet Tracer on ens donen una xarxa amb VLAN però els pings no funcionen i haurem de descobrir on estan els problemes.

El PC6 té una IP incorrecte ha de tenir la 172.16.30.26

El PC1 que está connectat al Switch2 pel port fa0/11 aquest port está definit a la VLAN 30 i ha de anar a la 10 per tant haurem de fer al S2:

configure terminal
interface fa0/11
switchport mode access
switchport access vlan 10

El PC5 está al port fa0/17 del Switch3. L'hem de connectar al fa0/18 que és el que está configurat a la VLAN 20.

Al Switch1 haurem de activar el mode trunk a la interficie fa0/1

configure terminal
interface fa0/1
switchport mode trunk

Seguits tots aquests passos hauriem de tenir complerta la activitat i la comunicació entre les VLANS hauria de funciona correctament.

Pràctica PT 3.3.4

Pràctica de Packet Tracer on haurem de configurar VLAN en els switchs de la xarxa amb enllaç troncal.

Pràctica PT 3.2.3

Pràctica de Packet Tracer on haurem de analitzar la PDU d'un switch.

TPID (Tag Protocol Identifier): Conté 0x8100 que indica que porta trafic 802.1Q
TCI (Tag Control Information): Conté 3bits de prioritat, 1 bit de informació en format canònic i 12 bits d'identidicació de la VLAN

Pràctica PT 3.1.4

Pràctica de Packet Tracer on observarem el trafic broadcast amb VLAN i sense.

Amb VLAN si fem un ping del PC1 al PC6 no arriba ja que pertanyen a VLAN diferents i el paquet anira a parar al PC4 que si está a la mateixa VLAN que PC1 però com el paquet no es per ell ho descartará.

Si eliminem les VLAN veurem que el ping entre PC1 i PC6 continua sense funcionar però ara el paquet el rebrà tothom a la xarxa. El motiu pel qual no funciona es que la configuració IP i la mascara de subxarxa impedeix que PC1 i PC6 es comuniquin correctament.

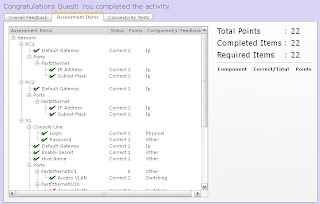

Pràctica PT 2.6.1

Pràctica de Packet Tracer on haurem de configurar un switch i un router mitjançant consola i guardar les configuracions.

Pràctica PT 2.5.1

Pràctica de Packet Tracer on veurem com configurar la seguretat dels ports del switch per tal de que cap PC es pugui connectar a un port que no sigui el seu.

Pràctica PT 2.4.7

Pràctica de Packet Tracer on veurem com millorar la seguretat del nostre switch.

Aqui es pot veure la configuració del port fa0/18 que si es comet alguna violació queda tancat. S'haura de reactivar manualment per a que torni a estar operatiu.

Una bona mesura de seguretat es tancar els ports que no fem servir al switch així veiem a la imatge següent com després de tancar el port fa0/17 el PC2 no es pot connectar.
